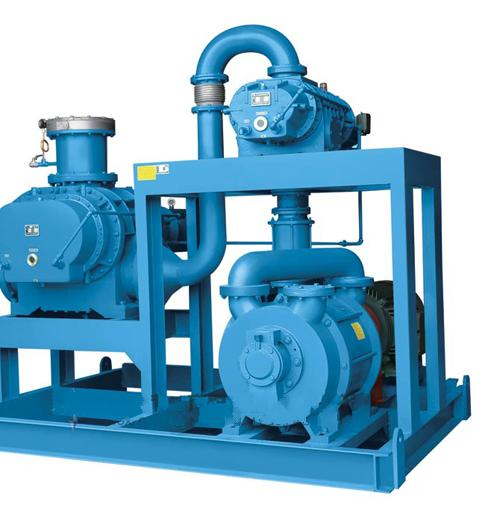

Ensemble de pompe à vide à anneau liquide Roots JZJS
L'ensemble de vide pour racines JZJS est composé de la pompe à racines connectée en série et de la pompe à anneau liquide, où la pompe à racines est la pompe principale et la pompe à anneau d'eau est utilisée comme pompe de support.
L'ensemble de vide pour racines JZJS est composé de la pompe à racines connectée en série et de la pompe à anneau liquide, où la pompe à racines est la pompe principale et la pompe à anneau d'eau est utilisée comme pompe de support.
Il surmonte la différence de pression ultime lors de l'utilisation d'une seule pompe à anneau liquide (par rapport à la pompe à anneau liquide, la pression ultime de l'unité est considérablement améliorée), et le faible débit de pompage sous une certaine pression, en même temps, en conservant l'avantage du travail rapide et du taux de pompage plus élevé de la pompe à racines. En particulier, il est adapté pour pomper une grande quantité de vapeurs condensables.
Le système de vide à anneau d'eau Roots comprend les types suivants:
(1) Pompe à anneau pompe à eau Roots: La pompe à anneau liquide de cet appareil est utilisée pour produire le vide préalable requis pour la pompe à racines. Généralement, le degré de vide ultime de la pompe à vide à anneau d'eau à un étage n'est pas élevé, et les pompes à racines nécessitent un degré de vide ultime plus élevé, ainsi, la pompe à anneau liquide à un étage n'est généralement pas utilisée comme pompe de support de la pompe à racines . La pompe à anneau d'eau à deux étages avec une pression ultime inférieure peut être appliquée comme pompe de support, pour réduire la pression ultime de l'unité. La pression ultime d'une pompe à racines et d'une pompe à anneau d'eau est de 400PA, ce qui peut répondre aux besoins généraux du vide. Si vous combinez deux pompes racines connectées en série et la pompe à anneau d'eau, la pression finale peut être considérablement augmentée (jusqu'à 25PA). Par conséquent, pour ce type, la combinaison de deux pompes racines connectées en série avec une pompe à deux étages comme pompe de support est courante pour composer l'unité. Si vous avez besoin d'une pression ultime plus élevée, une combinaison de trois pompes racines avec une pompe à anneau liquide peut être utilisée, laquelle pression ultime peut aller jusqu'à t 1PA.
(2) Si l'unité à anneau liquide à trois étages pour racines ne peut pas atteindre la pression ultime, la pompe à vide mécanique parallèle pompe à anneau pompe à eau peut être adoptée; Cette unité est principalement destinée à un système d'aspiration qui est utilisé pour traiter une grande quantité de vapeur d'eau, et nécessite une longue durée et un degré de vide ultime très élevé, e. G, dans la zone de séchage sous vide. Dans le système à vide utilisé pour traiter une grande quantité de vapeur d'eau, la pompe à anneau liquide est le choix le plus approprié. Cependant, son degré de vide ultime n'est pas élevé, par conséquent, le degré de vide ultime de l'ensemble de l'unité est plus faible (relativement).
Bien que dans le système d'aspiration nécessitant un degré de vide plus élevé, la pompe à vide mécanique du vide ultime supérieur doit être utilisée comme pompe de support, la pompe à vide mécanique à ballast à gaz et la pompe à anneau d'eau peuvent être connectées en série pour agir comme la pompe avant du pompe à racines. Dans le séchage sous vide, utilisez d'abord la pompe à anneau liquide pour le pompage de soutènement jusqu'à ce qu'il y ait une réduction significative de la vapeur d'eau, puis allumez la pompe à vide mécanique à ballast de gaz et éteignez la pompe à anneau d'eau.
Application Le système de pompe à anneau pompe-eau Roots est largement utilisé pour la distillation sous vide, l'évaporation sous vide, la déshydratation et la cristallisation dans l'industrie chimique; Lyophilisation dans l'industrie alimentaire; Le séchage sous vide dans l'industrie pharmaceutique; La coupe de térylène dans l'industrie textile légère; Le système de mise sous vide dans le test de simulation à haute altitude, etc.
L'ensemble de vide pour racines JZJS est composé de la pompe à racines connectée en série et de la pompe à anneau liquide, où la pompe à racines est la pompe principale et la pompe à anneau d'eau est utilisée comme pompe de support.
Il surmonte la différence de pression ultime lors de l'utilisation d'une seule pompe à anneau liquide (par rapport à la pompe à anneau liquide, la pression ultime de l'unité est considérablement améliorée), et le faible débit de pompage sous une certaine pression, en même temps, en conservant l'avantage du travail rapide et du taux de pompage plus élevé de la pompe à racines. En particulier, il est adapté pour pomper une grande quantité de vapeurs condensables.
Le système de vide à anneau d'eau Roots comprend les types suivants:
(1) Pompe à anneau pompe à eau Roots: La pompe à anneau liquide de cet appareil est utilisée pour produire le vide préalable requis pour la pompe à racines. Généralement, le degré de vide ultime de la pompe à vide à anneau d'eau à un étage n'est pas élevé, et les pompes à racines nécessitent un degré de vide ultime plus élevé, ainsi, la pompe à anneau liquide à un étage n'est généralement pas utilisée comme pompe de support de la pompe à racines . La pompe à anneau d'eau à deux étages avec une pression ultime inférieure peut être appliquée comme pompe de support, pour réduire la pression ultime de l'unité. La pression ultime d'une pompe à racines et d'une pompe à anneau d'eau est de 400PA, ce qui peut répondre aux besoins généraux du vide. Si vous combinez deux pompes racines connectées en série et la pompe à anneau d'eau, la pression finale peut être considérablement augmentée (jusqu'à 25PA). Par conséquent, pour ce type, la combinaison de deux pompes racines connectées en série avec une pompe à deux étages comme pompe de support est courante pour composer l'unité. Si vous avez besoin d'une pression ultime plus élevée, une combinaison de trois pompes racines avec une pompe à anneau liquide peut être utilisée, laquelle pression ultime peut aller jusqu'à t 1PA.
(2) Si l'unité à anneau liquide à trois étages pour racines ne peut pas atteindre la pression ultime, la pompe à vide mécanique parallèle pompe à anneau pompe à eau peut être adoptée; Cette unité est principalement destinée à un système d'aspiration qui est utilisé pour traiter une grande quantité de vapeur d'eau, et nécessite une longue durée et un degré de vide ultime très élevé, e. G, dans la zone de séchage sous vide. Dans le système à vide utilisé pour traiter une grande quantité de vapeur d'eau, la pompe à anneau liquide est le choix le plus approprié. Cependant, son degré de vide ultime n'est pas élevé, par conséquent, le degré de vide ultime de l'ensemble de l'unité est plus faible (relativement).
Bien que dans le système d'aspiration nécessitant un degré de vide plus élevé, la pompe à vide mécanique du vide ultime supérieur doit être utilisée comme pompe de support, la pompe à vide mécanique à ballast à gaz et la pompe à anneau d'eau peuvent être connectées en série pour agir comme la pompe avant du pompe à racines. Dans le séchage sous vide, utilisez d'abord la pompe à anneau liquide pour le pompage de soutènement jusqu'à ce qu'il y ait une réduction significative de la vapeur d'eau, puis allumez la pompe à vide mécanique à ballast de gaz et éteignez la pompe à anneau d'eau.
Application Le système de pompe à anneau pompe-eau Roots est largement utilisé pour la distillation sous vide, l'évaporation sous vide, la déshydratation et la cristallisation dans l'industrie chimique; Lyophilisation dans l'industrie alimentaire; Le séchage sous vide dans l'industrie pharmaceutique; La coupe de térylène dans l'industrie textile légère; Le système de mise sous vide dans le test de simulation à haute altitude, etc.
