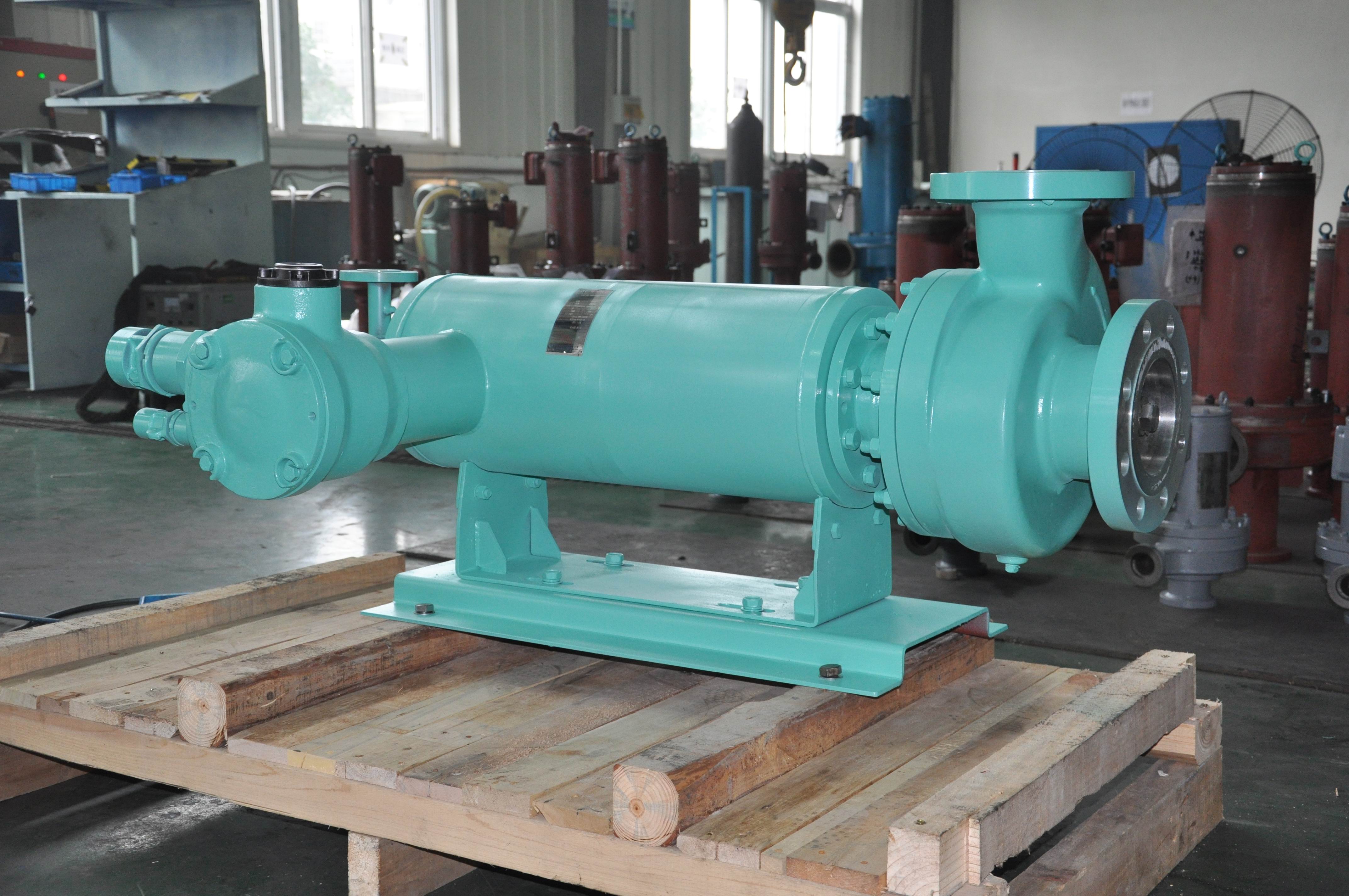

Pompe à moteur horizontale en conserve HNF

La motopompe en conserve est une pompe centrifuge, étroitement couplée à un moteur en conserve, de telle sorte qu'il n'y a pas de joint d'arbre dynamique, pas d'accouplements et pas de roulements à billes.

Quantité:

La motopompe en conserve est une pompe centrifuge, étroitement couplée à un moteur en boîte, de telle sorte qu'il n'y a pas de joint d'arbre dynamique, pas d'accouplements et pas de roulements à billes.
Pas de fuite

Convient pour la manipulation hermétique de fluides inflammables, explosifs, toxiques, corrosifs et coûteux.

Hermétique

Convient pour la manipulation de systèmes étanches au vide, les fluides qui réagissent au contact de l'air.

Aucun joint d'arbre

Convient pour la manipulation de systèmes à haute pression, de fluides à haute ou basse température, de fluides à point de fusion élevé.

Pas de lubrification externe

Conception autolubrifiante, aucune lubrification requise pour les roulements de moteur et aucun niveau de lubrification à vérifier ou à entretenir.

Design compact

Petit, compact et autonome, les coûts d'installation sont réduits avec des exigences de fondation minimales.

Faible bruit et vibration

Entièrement fermé sans ventilateurs ni roulements apparents.

Modèle Capacité
m3/ h
Tête
m
Moteur en conserve
Modèle Puissance
kW
Actuel
A
La vitesse
r / min
Type à un étage
HNF50-30C / 212H4-B2C1 6.25 37 212 2.2 6.1 2770
10 36
13 32
HNF50-30D / 312H4-B2C1 6.25 56 312 3.7 10.6 2850
10 55
15 52
HNF65-40C / 212H4-B2C1 8 33 212 2.2 6.1 2770
10 32
HNF65-40C / 312H4-B2C1 15 37 312 3.7 10.6 2850
20 34
HNF65-40D / 312H4-B2C1 8 54 312 3.7 10.6 2850
10 53
15 51 5.5 14.2 2850
20 48
25 44
HNF80-50C / 312H4-B2C1 10 37 312 3.7 10.6 2850
20 36
30 35 5.5 14.2 2850
40 33
50 32
HNF80-50D / 412H4-B2C1 10 59 412 7.5 17.5 2850
20 58
30 58
40 55 11 24
50 53
Type à plusieurs étages
HNF40-30BM2 / 212H4-B2C1 3 30 212 1.5 4.3 2770
6 27
HNF40-30BM3 / 212H4-B2C1 3 39 212 1.5 4.3 2770
6 35 2.2 6.1 2770
HNF40-30BM4 / 212H4-B2C1 3 52 212 2.2 6.1 2770
6 48
HNF40-30BM4 / 213H4-B2C1 10 40 213 3.0 8.1 2770

HNF
Lorsque L2 dans le tableau vaut 0, utilisez le dessin d'image de droite.HNF2
Modèle Dimension d'installation horizontalemm
A B C H D E F I J K G L1 L2 L M
HNF50-30C / 212H4-B3C1 184 170 172 342 140 190 240 80 80 20 340 270 270 580 531
HNF50-30D / 312H4-B3C1 200 195 200 395 140 190 240 80 80 20 406 270 270 580 601
HNF65-40C / 212H4-B2C1 280 170 172 342 140 190 240 80 80 20 340 270 270 580 540
HNF65-40C / 312H4-B3C1 200 170 172 342 140 190 240 80 80 20 406 270 270 580 601
HNF65-40D / 312H4-B2C1 300 180 200 380 165 212 265 100 80 20 406 270 270 580 620
HNF65-40D / 412H4-B3C1 225 180 200 380 165 212 265 100 80 20 455 590 0 630 718
HNF80-50C / 312H4-B3C1 200 180 200 380 165 212 265 100 70 20 425 590 0 630 626
HNF80-50D / 412H4-B3C1 225 200 200 400 165 212 265 100 62 20 455 590 0 630 731
