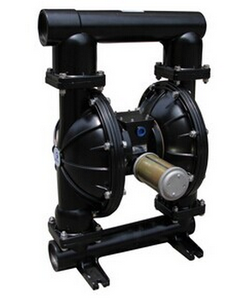

La pompe à diaphragme pneumatique est un nouveau type de convoyeur, adopte l'air comprimé comme source d'alimentation, adapté à divers liquides corrosifs, avec des particules de liquide, une viscosité élevée et un liquide toxique volatil, inflammable et toxique. La principale caractéristique de cette pompe est qu'aucune eau d'amorçage n'est nécessaire, elle peut pomper le fluide aussi facilement transportable. Tête d'aspiration élevée, tête de refoulement réglable, résistante au feu et aux explosions.
Principe de fonctionnement
Dans les deux chambres de pompe symétriques équipées d'un diaphragme, qui est relié par une tige de couplet centrale. L'air comprimé entre par la soupape d'admission de la pompe et entre dans une cavité, pousse le mouvement du diaphragme et les gaz émis par une autre cavité. Une fois à destination, les composants de distribution de gaz compresseront automatiquement l'air dans une autre chambre, pousseront le diaphragme dans la direction opposée, effectuant ainsi une synchronisation continue à deux diaphragmes pour un mouvement alternatif.
L'air comprimé entre dans la soupape, fait le diaphragme dans le bon mouvement, et l'aspiration de la chambre fait entrer le milieu, pousse la balle dans la pièce, la soupape à bille s'arrête en raison de l'inhalation, les fluides déchargés par extrusion et ouvrent la soupape à bille et à en même temps, fermez le robinet à boisseau sphérique, empêchez le reflux, rendant ainsi le milieu incessant depuis l'entrée inhalée, sortie éduction.
1, en raison de l'utilisation de la puissance de l'air, le débit a changé automatiquement en fonction de la résistance à l'exportation. qui convient aux fluides à haute viscosité.
2, dans un environnement inflammable et explosif, la pompe est fiable et peu coûteuse, ne produira pas d'étincelle et ne surchauffera pas,
3, le volume de la pompe est petit, facile à déplacer, aucune fondation nécessaire, installation pratique et économie. Peut être utilisé comme pompe de transport mobile.
4, là où il y a des dangers, le traitement des matériaux corrosifs, la pompe à membrane peut être complètement séparée de l'extérieur.
5, la force de cisaillement de la pompe est faible, l'effet physique au milieu est faible, peut être utilisé pour transporter un fluide de chimie instable.
| Corps de pompe Materal | Diaphragme Materal | Ball Materal | Siège de soupape Materal |
| Acétal | Hytrel | Acétal | Acétal |
| Polypropylène | Santoprène | Polypropylène | Polypropylène |
| Aluminium | PTFE | Aluminium | Aluminium |
| SS304 | Buna N | SS304 | SS304 |
| SS316 | Viton | SS316 | SS316 |
| PVDF |
| Hytrel | Hytrel |
| Fonte |
| Santoprène | Santoprène |
|
| PTFE | PVDF |
|
| Buna N | PTFE |
|
| Viton | Buna N |
|
|
| Viton |
| Nom | Modèle | Diamètres (mm) | Débit (m3/ h) | Tête (m) | NPSH (m) | Solides autorisés φ (mm) | Pression de l'air kgf / cm2) |
| Diaphragme Pompe | QBY-10 | 10 | 0.8 | 50 | 5 | 1 | 2-7 |
| QBY-15 | 15 | 1 | 50 | 5 | 1 | 2-7 |
| QBY-25 | 25 | 2.4 | 50 | 7 | 2.5 | 2-7 |
| QBY-40 | 40 | 8 | 50 | 7 | 4.5 | 2-7 |
| QBY-50 | 50 | 12 | 50 | 7 | 8 | 2-7 |
| QBY-65 | 65 | 16 | 50 | 7 | 8 | 2-7 |
| QBY-80 | 80 | 24 | 50 | 7 | 10 | 2-7 |
| QBY-100 | 100 | 30 | 50 | 7 | 10 | 2-7 |
